华为认证HCIE Datacom培训SRV6 BE L3 VPN实验配置详解

WOLFLAB官方微信：17316362402，华为认证HCIE Datacom培训课程试听预约WOLFLAB，HCIA、HCIP、HCIE培训学习考试都在循环开班，找网站客服获取基础课程免费资料一套！

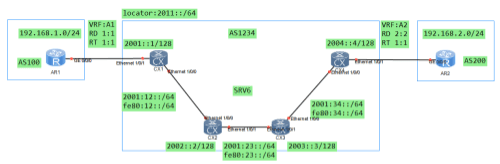

实验：实现192.168.1.0/24能够访问192.168.2.0/24

HCIE Datacom培训课程

第一步：ISP配置IPV6地址

CX1/CX2/CX3/CX4：

undo dcn

[CX1-Ethernet1/0/0]dis this

#

interface Ethernet1/0/0

 ipv6 enable

 ipv6 address 2001:12::1/64

 ipv6 address FE80:12::1 link-local

#

interface LoopBack0

 ipv6 enable

 ipv6 address 2001::1/128

第二步：配置底层IGP协议

[CX1-isis-1]dis this

#

isis 1

 is-level level-2

 cost-style wide

 network-entity 49.0001.0000.0000.0001.00

 #

 ipv6 enable topology ipv6

#

interface Ethernet1/0/0

 isis ipv6 enable 1

#

interface LoopBack0

 isis ipv6 enable 1

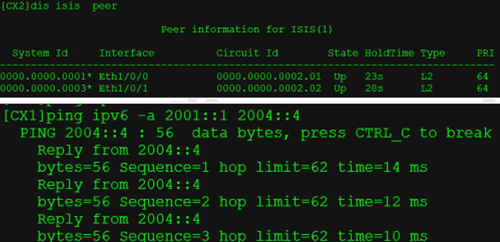

验证：

第三步：配置PE和CE接入协议

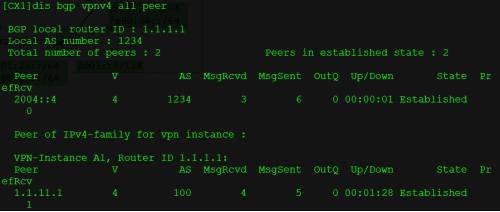

第四步：CX1和CX4建立VPNV4邻居关系

[CX1-bgp]dis this

#

bgp 1234

 router-id 1.1.1.1                               //router-id必须配置否则邻居无法建立

 undo default ipv4-unicast

 peer 2004::4 as-number 1234

 peer 2004::4 connect-interface LoopBack0

 #

 ipv4-family vpnv4

  policy vpn-target

  peer 2004::4 enable

第五步：PE设备上配置SRV6-BE，P设备无需配置

CX1：

segment-routing ipv6

 encapsulation source-address 2001::1                  //相当于隧道的源地址

 locator wolf ipv6-prefix 2011:: 64 static 64              //SRV6 SID的地址池

#

isis 1

 segment-routing ipv6 locator wolf auto-sid-disable     //将locator对应网段的路由发布出去，同时关闭自动配置opcode，采用手动配置方式

CX4：

segment-routing ipv6

 encapsulation source-address 2004::4

 locator wolf ipv6-prefix 2044:: 64 static 64

#

isis 1

 segment-routing ipv6 locator wolf auto-sid-disable

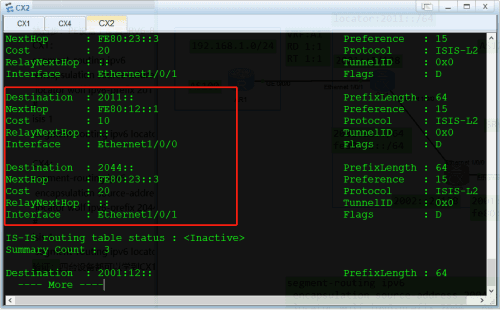

验证：四台设备都可以学到CX1和CX4的locator网段的路由，因为是通过ISIS发布的

第六步：配置封装IPV4报文的IPV6头部的目的地址（私网标签）

CX1：

segment-routing ipv6

  locator wolf

  opcode ::11 end-dt4 vpn-instance A1        //配置针对VRF A1下的路由分配2011::11SRV6 SID（私网标签）

CX4：

segment-routing ipv6

  locator wolf

  opcode ::44 end-dt4 vpn-instance A2

CX1：

bgp 1234

 #

 ipv4-family vpnv4

  peer 2004::4 enable

  peer 2004::4 prefix-sid                             //给CX4通告SRV6 SID（私网标签）

 #

 ipv4-family vpn-instance A1

  segment-routing ipv6 locator wolf auto-sid-disable  //针对VRF A1下的路由使用locator wolf，end和end.x由IGP自动分配，关闭自动分配；

  segment-routing ipv6 best-effort                   //启用SRV6-BE

CX4：

bgp 1234

 #

 ipv4-family vpnv4

  peer 2001::1 enable

  peer 2001::1 prefix-sid

 #

 ipv4-family vpn-instance A2

  segment-routing ipv6 locator wolf auto-sid-disable

  segment-routing ipv6 best-effort

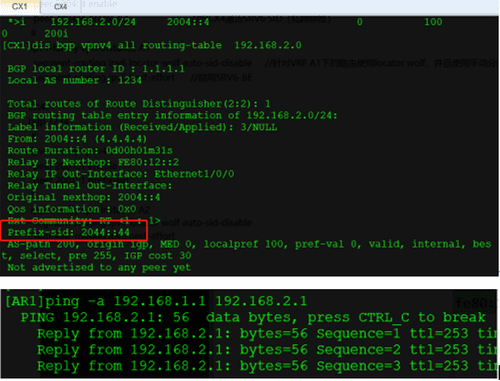

验证：CX4再给CX1发送192.168.2.0的路由会携带prefix-sid 2044:44

路由传递：

①AR2将自己的192.168.2.0/24的路由通过BGP邻居传递给CX4；

②CX4为192.168.2.0/24的路由添加RD 1:1 RT 1:1 PREFIX-SID 2044::44，通过VPNV4邻居传递给CX1；

③CX1收到该路由后根据RT值导入进自己的VRF A1的路由表中；

④CX1再将该路由通过BGP邻居关系传递给AR1；

流量分析：

①AR1-CX1：icmp request | sip：192.168.1.1 dip：192.168.2.1

②CX1收到后，根据报文的目的地址查路由，匹配192.168.2.0/24的路由，将该IPV4的数据包挂一个IPV6的外层头部，sip：就是segment-routing ipv6配置的地址，dip：CX4传递192.168.2.0路由携带的PREFIX-SID；

icmp request | sip：192.168.1.1 dip：192.168.2.1 | sip：2001::1 dip:2044::44

③CX2根据最外层的IPV6头部查自己的路由表做报文的转发，报文不动发送给CX3：

icmp request | sip：192.168.1.1 dip：192.168.2.1 | sip：2001::1 dip:2044::44

④CX3根据最外层的IPV6头部查自己的路由表做报文的转发，报文不动发送给CX4：

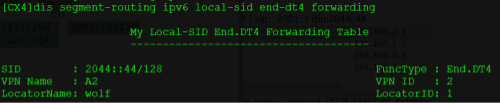

⑤CX4根据最外层头部的DIP，查自己的对应的VRF表象，将报文发送给AR2；
