HCIE培训实战笔记-表1 AC数据规划表：

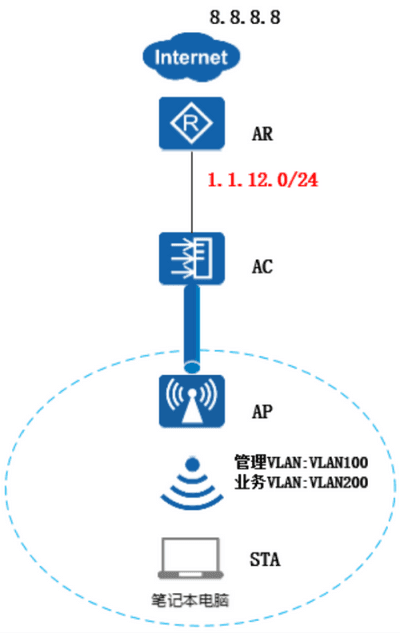

AP如图所示：

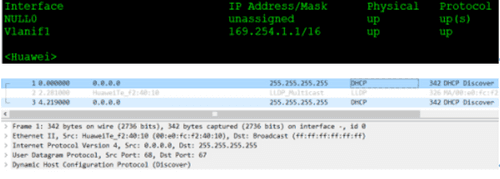

①AP自动就会向外发送dhcp discover报文；

②AP默认所有的接口都是hybrid接口；

interface GigabitEthernet0/0/0

 port hybrid tagged vlan 2 to 4094

 lldp dot3-tlv power 802.3at

配置步骤：

第一步：先把网做通，让AP能够通过DHCP的方式获取到地址；

注意：下联AP接口配置如下，隧道转发，下连接是access还是trunk还是hybrid无所谓，直接转发不能是access；

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 100

第二步：配置让AP上线，让AC能否管理AP

[AC]wlan                                       //进入到WLAN的视图下

[AC-wlan-view]ap auth-mode mac-auth          //针对AP采用MAC的认证，默认就是采用MAC的认证，也可以搞成不认证；

[AC-wlan-view]ap-id 0 ap-mac 00e0-fcf2-4010   //针对id为0的ap，采用离线导入的方式进行MAC地址的认证

[AC-wlan-ap-0]ap-name wolf                    //给这个AP起一个名字便于管理识别和管理

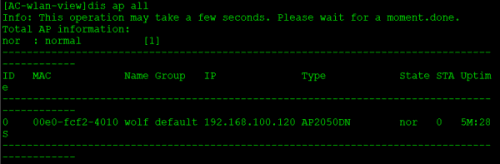

[AC]capwap source interface Vlanif 100           //在AC上指定跟AP建立CAPWAP隧道的接口地址此时就可以看到AP上线了，并且capwap的隧道成功建立。

第三步：业务配置的下发

[AC]wlan

[AC-wlan-view]regulatory-domain-profile name wolf        //定义一个域管理模板

[AC-wlan-regulate-domain-wolf]country-code cn           //国家码设置成中国

[AC-wlan-view]ap-group name wolf                        //创建一个AP组名字叫wolf，每个AP都会加入并且只能加入到一个AP组中，AP组通常用于多个AP的通用配置。

[AC-wlan-ap-group-wolf]regulatory-domain-profile wolf    //将域管理模板和AP组做关联，就是AP组的设置需要按照中国的标准来

Warning: Modifying the country code will clear channel, power and antenna gain configurations of the radio and reset the AP. Continue?[Y/N]:y

[AC-wlan-view]ap-id 0

[AC-wlan-ap-0]ap-group wolf                              //将这个id为0的ap关联到ap-group wolf中，所有的配置和管理都是通过ap-group下发的；

Warning: This operation may cause AP reset. If the country code changes, it will

 clear channel, power and antenna gain configurations of the radio, Whether to continue? [Y/N]:y

[AC-wlan-view]ssid-profile name wolf                      //定义ssid模板的名字

[AC-wlan-ssid-prof-wolf]ssid SH-WOLF                    //ssid名字为SH-WOLF

[AC-wlan-view]security-profile name wolf                 //定义安全模板的名字

[AC-wlan-sec-prof-wolf]security wpa2 psk pass-phrase Huawei@123 aes    //配置安全策略和加密算法

[AC-wlan-view]vap-profile name wolf                     //定义VAP的模板为wolf

[AC-wlan-vap-prof-wolf]forward-mode tunnel            //设置转发模式为隧道转发

[AC-wlan-vap-prof-wolf]service-vlan vlan-id 200          //业务vlan为200

[AC-wlan-vap-prof-wolf]security-profile wolf             //关联安全模板

[AC-wlan-vap-prof-wolf]ssid-profile wolf                //关联SSID模板

[AC-wlan-view]ap-group name wolf

[AC-wlan-ap-group-wolf]vap-profile wolf wlan 1 radio all     //在ap-group引用VAP的模板，该VAP为WLAN1用于标识多个VAP，all标识发射三射频；

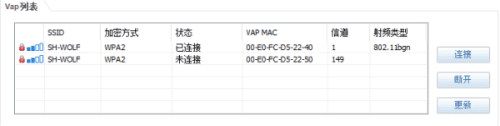

此时配置下发完成，就可以看到AP发射信号了

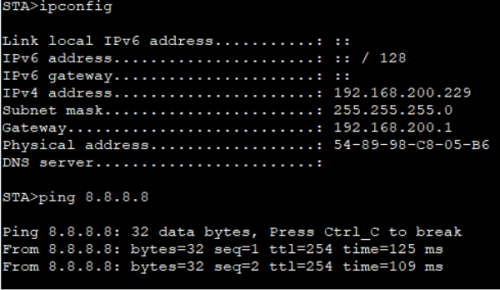

第四步：配置业务VLAN，让STA也能通过DHCP的方式获取地址，此时STA就可以访问8.8.8.8了

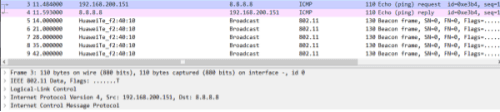

下图为AP和STA交互的无线数据帧：

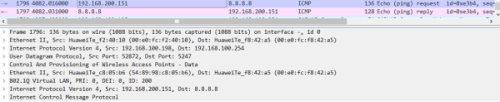

下图为AP跟AC之间的交互的数据帧：

隧道模式：

第一步：STA发送无线数据帧

802.11 SMAC：STA DMAC：AC VLAN 200的MAC | SIP：STA DIP：8.8.8.8 | icmp request

第二步：AP拿到STA的数据的时候：会将802.11的数据帧转换成以太二并且封装在AP和AC建立的隧道中；

SMAC：AP DMAC：AC VLAN 100的MAC | SIP：AP DIP：AC VLAN 100 | CAPWAP | PVID：200 | SMAC：STA的MAC DMAC：AC VLAN 200的MAC | SIP：STA DIP：8.8.8.8 | icmp request

第三步：

①AC接口收到数据打上相应的PVID，并且DMAC还是自己的，就交给VLAN 100的接口处理；

②继续解封装发现数据包的PVID=200，并且DMAC是VLAN 200的MAC，交给VLAN 200的接口处理；

③AC的VLAN 200发现目的地址是8.8.8.8查自己的路由表，发送给AR1了；

第四步：AR1回包

①SMAC：AR1 DMAC：AC VLAN 300的MAC | SIP：8.8.8.8 dip：STA 数据包到了AC1上打上VLAN 300的TAG，并且交给VLAN 300的接口处理；

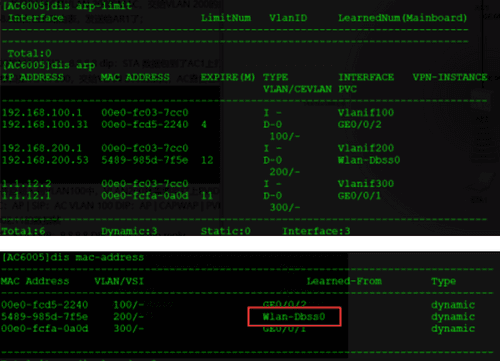

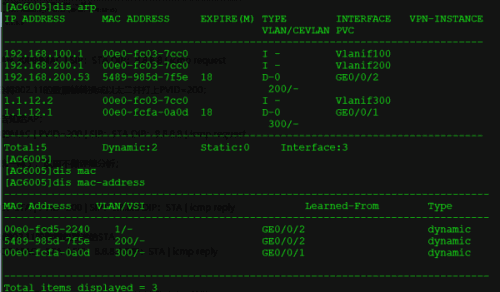

②VLAN 300查自己的路由表，发现出接口是VLAN 200，交给VLAN 200的接口，AC查自己的ARP找到对应的MAC，并且查自己的MAC地址表找到相应的出接口，发现出接口如下：

③因为AC下联AP的接口是access接口并且划入到VLAN100中，VLAN200就需要将打上PVID=200的数据包封装到CAPWAP隧道发送给AP：

SMAC：AC VLAN 100的MAC DMAC：AP | SIP：AC VLAN 100 DIP：AP | CAPWAP | PVID：200 | SMAC：AC VLAN 200的MAC DMAC：STA | SIP：8.8.8.8 DIP：STA | icmp reply

④AP将所有的以太二的数据帧还原成802.11的数据帧

802.11 SMAC：AC VLAN 200 DMAC：STA | SIP：8.8.8.8 DIP：STA | icmp reply

HCIE培训课程咨询联系WOLFLAB实验室

直接转发：

第一步：STA发送无线数据帧

802.11 SMAC：STA DMAC：AC VLAN 200的MAC | SIP：STA DIP：8.8.8.8 | icmp request

第二步：AP拿到STA的数据的时候：会将802.11的数据帧转换成以太二并打上PVID=200；

AP是怎样知道打上那个PVID？

就是VAP中设置的业务vlan id，AC会告知给AP；

SMAC：STA DMAC：AC VLAN 200的MAC | PVID=200 | SIP：STA DIP：8.8.8.8 | icmp request

第三步：AC后续的处理流程跟交换机就一样了，这里不做详细分析，此时出接口就是正常的接口；

第四步：AC回包

SMAC：AC VLAN 200的MAC DMAC：STA | PVID=200 | SIP：8.8.8.8 DIP：STA | icmp reply

第五步：AP收到回包之后将以太二变成802.11的数据包发送给STA

802.11 SMAC：AC VLAN 200的MAC DMAC：STA  | SIP：8.8.8.8 DIP：STA | icmp reply

直接转发注意：

①[AC-wlan-vap-prof-wolf]forward-mode direct-forward，在VAP模板中改成直接转发；

②AC连接AP的接口不能是access，必须能够接收并处理，管理VLAN100和业务VLAN的流量，因为AP直接转发是不会将STA的业务流量封装到CAPWAP隧道中的；

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk pvid vlan 100

 port trunk allow-pass vlan 100 200
