早期SR-MPLS TE不足：

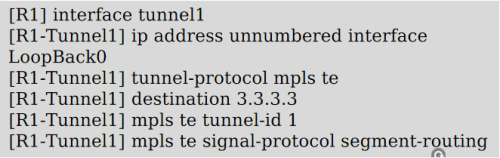

隧道接口方式实现SR简单且易于理解，但是有以下不足：

隧道接口和流量导入独立实现造成引流方式复杂和性能不高。

隧道需要预先配置部署，在无法明确隧道终点场景下有明显限制。

基于隧道接口实现的ECMP使用场景受限。

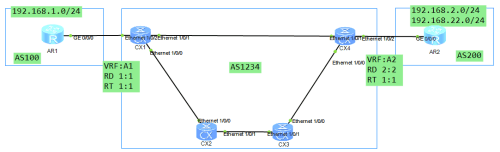

实验：采用SR-MPLS Policy替代SR-MPLS TE（模拟器不支持）

①AR2有两个业务网段192.168.2.0/24，192.168.22.0/24；

②希望AR1访问2.0/24走CX1-CX4建立的SRTEpolicy的隧道；

③希望AR1访问22.0/24走CX1-CX2-CX3-CX4建立的SRTEpolicy的隧道；

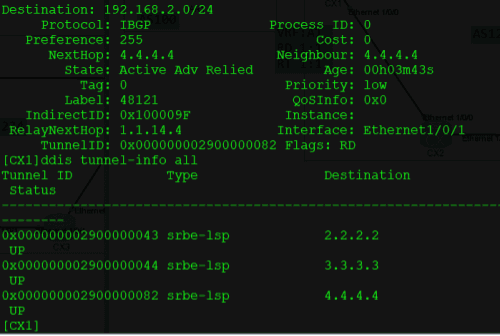

第一步：完成底层环境的搭建，此时AR1访问AR2走SR-BE；

第二步：CX4将2.0和22.0发送给CX1时添加Color，Color就是扩展团体属性，相当于给路由打TAG，使用源节点、目的节点、Color三元组标识一条SRTEpolicy的隧道，给2.0打上100的Color，给22.0打上200的Color；

SR-MPLS Policy元组标识

一个SR-MPLS Policy由一个元组标识<headend, color, endpoint>。

对于一个指定的节点SR-MPLS Policy则由<color, endpoint>标识：

头端（headend）：SR-MPLS Policy生成的节点，一般是全局唯一的IP地址。

颜色（color）：32比特扩展团体属性，用于标识某一种业务意图（例如低延时）。

尾端（endpoint）：SR-MPLS Policy的目的地址，一般是全局唯一的IP地址。

Color和endpoint被用于SR-MPLS Policy在特定头端标识转发路径。

CX4：

acl number 2000

 rule 5 permit source 192.168.2.0 0

#

acl number 2001

 rule 5 permit source 192.168.22.0 0

#

route-policy AR4-AR1 permit node 10

 if-match acl 2000

apply extcommunity color 0:100      //前面的0是flag不用管

#

route-policy AR4-AR1 permit node 20

 if-match acl 2001

apply extcommunity color 0:200

#

bgp 1234

 #

  peer 1.1.1.1 route-policy AR4-AR1 export

此时CX1就会收到两条带了color的路由：

192.168.2.0/24 100

192.168.22.0/24 200

第三步：在CX1上针对携带了不同color的路由建立不同的SRTEpolicy

CX1：

segment-routing

segment-list 2.0

index 10 sid lable16004

#

segment-list 22.0

index 10 sid lable16002

index 20 sid lable16003

index 30 sid lable16004

#

segment-routing

sr-te policy 2.0 endport 4.4.4.4 color 100

candidate-path preference 200        //设置主路径优先级是200，现在只有一个主路径，备份的就不用设置了

segment-list 2.0

#

segment-routing

sr-te policy 22.0 endport 4.4.4.4 color 200

candidate-path preference 200

segment-list 22.0

此时在CX1上针对4.4.4.4会形成三条隧道：一条srbe-lsp，一条为color 100的srtepolicy，一条为color 200的srtepolicy

[CX1]dis tunnel-info all

Tunnel ID            Type               Destination           Status

--------------------------------------------

A                    srbe-lsp           2.2.2.2                 UP

B                    srbe-lsp           3.3.3.3                 UP

C                    srbe-lsp           4.4.4.4                 UP

D                    srtepolicy         4.4.4.4                 UP

E                    srtepolicy         4.4.4.4                 UP

第四步：CX1将1.0发送给CX4时添加Color=300

acl number 2000

 rule 5 permit source 192.168.1.0 0

#

route-policy AR1-AR4 permit node 10

 if-match acl 2000

apply extcommunity color 0:300

#

bgp 1234

 #

  peer 4.4.4.4 route-policy AR1-AR4 export

此时CX4就会收到1条带了color的路由：

192.168.1.0/24 300

CX4：

segment-routing

segment-list 2.0

index 10 sid lable16001

#

segment-list 22.0

index 10 sid lable16003

index 20 sid lable16002

index 30 sid lable16001

#

segment-routing

sr-te policy AR4-AR1 endport 1.1.1.1 color 300

candidate-path preference 200

segment-list 2.0

candidate-path preference 100

segment-list 22.0

此时在CX4上针对1.1.1.1会形成二条隧道：一条srbe-lsp，一条为color 300的srtepolicy

[CX4]dis tunnel-info all

Tunnel ID            Type                Destination               Status

---------------------------------------------

A                    srbe-lsp            1.1.1.1                   UP

B                    srbe-lsp            3.3.3.3                   UP

C                    srbe-lsp            2.2.2.2                   UP

D                    srtepolicy          1.1.1.1                   UP

第五步：配置tunnel-policy

CX1：

tunnel-policy AR1-AR4

tunnel select-seq sr-te-policy（先选srte-policy） sr-lsp（后选sr-be） load-balance-number 1 unmix（必须敲，要不报错，不用管什么意思）

#

ip vpn-instance A1

tnl-policy AR1-AR4

CX4：

tunnel-policy AR4-AR1

tunnel select-seq sr-te-policy（先选srte-policy） sr-lsp（后选sr-be） load-balance-number 1 unmix（必须敲，要不报错，不用管什么意思）

#

ip vpn-instance A2

tnl-policy AR4-AR1

流量分析：

场景一：1.1访问2.1

第一步：AR1发包

ICMP REQUEST：

sip：192.168.1.1 dip：192.168.2.1

第二步：CX1在VRF A1中收到该报文，根据目标地址查路由表，需要压入标签；

内层标签为MP-BGP分配的私网标签，因为查到的是192.168.2.0/24网段的路由，该路由的下一跳为4.4.4.4，针对下一跳有三个隧道，此时将该报文放入哪个隧道中传输？

①如果没有配置tunnel-policy放入到srbe-lsp；

②如果配置tunnel-policysr-te-policy优先，放入srtepolicy；

③根据192.168.2.0/24携带的color，放入到color为100的srtepolicy；

④根据color为100的srtepolicy中配置segment-list压入相应的标签；

ICMP REQUEST：

sip：192.168.1.1 dip：192.168.2.1 | MP-BGP：X | srtepolicy（100）：16004，该报文从E1/0/1接口发出去的时候需要将16004标签弹出，因为次末跳；

第三步：CX4收到报文，根据私网标签X，插自己的VRF A2路由表，进行报文的转发；

第四步：CX4收到回包

ICMP REPLY：

sip：192.168.2.1 dip：192.168.1.1

CX4在VRF A2中收到该报文，根据目标地址查路由表，需要压入标签；

内层标签为MP-BGP分配的私网标签，因为查到的是192.168.1.0/24网段的路由，该路由的下一跳为1.1.1.1，针对下一跳有两个隧道，此时将该报文放入哪个隧道中传输？

①如果没有配置tunnel-policy放入到srbe-lsp；

②如果配置tunnel-policysr-te-policy优先，放入srtepolicy；

③根据192.168.1.0/24携带的color，放入到color为300的srtepolicy；

④根据color为300的srtepolicy中配置segment-list压入相应的标签；

⑤如果srtepolicy中配置多个segment-list，preference越大越优先，只有preference大的主路径挂掉，切换至备份路径；

ICMP REPLY：

sip：192.168.2.1 dip：192.168.1.1 | MP-BGP：Y | srtepolicy（300）：16001，该报文从E1/0/1接口发出去的时候需要将16001标签弹出，因为次末跳；

第五步：CX1收到报文，根据私网标签Y，插自己的VRF A1路由表，进行报文的转发；

------------------------------------------

场景二：1.1访问22.1

第一步：AR1发包

ICMP REQUEST：

sip：192.168.1.1 dip：192.168.22.1

第二步：CX1在VRF A1中收到该报文，根据目标地址查路由表，需要压入标签；

内层标签为MP-BGP分配的私网标签，因为查到的是192.168.22.0/24网段的路由，该路由的下一跳为4.4.4.4，针对下一跳有三个隧道，此时将该报文放入哪个隧道中传输？

①如果没有配置tunnel-policy放入到srbe-lsp；

②如果配置tunnel-policysr-te-policy优先，放入srtepolicy；

③根据192.168.22.0/24携带的color，放入到color为200的srtepolicy；

④根据color为200的srtepolicy中配置segment-list压入相应的标签；

ICMP REQUEST：

sip：192.168.1.1 dip：192.168.2.1 | MP-BGP：X | srtepolicy（200）：16004 | 16003 | 16002，该报文从E1/0/0接口发出去的时候需要将16002标签弹出，因为次末跳；

CX2收到报文之后：

①将16003弹出；

②将该报文从E1/0/1接口发出去

ICMP REQUEST：

sip：192.168.1.1 dip：192.168.2.1 | MP-BGP：X | srtepolicy（200）：16004

CX3收到报文之后：

①将16004弹出；

②将该报文从E1/0/0接口发出去

ICMP REQUEST：

sip：192.168.1.1 dip：192.168.2.1 | MP-BGP：X

第三步：CX4收到报文，根据私网标签X，插自己的VRF A2路由表，进行报文的转发；

第四步：CX4收到回包

ICMP REPLY：

sip：192.168.2.1 dip：192.168.1.1

CX4在VRF A2中收到该报文，根据目标地址查路由表，需要压入标签；

内层标签为MP-BGP分配的私网标签，因为查到的是192.168.1.0/24网段的路由，该路由的下一跳为1.1.1.1，针对下一跳有两个隧道，此时将该报文放入哪个隧道中传输？

①如果没有配置tunnel-policy放入到srbe-lsp；

②如果配置tunnel-policysr-te-policy优先，放入srtepolicy；

③根据192.168.1.0/24携带的color，放入到color为300的srtepolicy；

④根据color为300的srtepolicy中配置segment-list压入相应的标签；

⑤如果srtepolicy中配置多个segment-list，preference越大越优先，只有preference大的主路径挂掉，切换至备份路径；

ICMP REPLY：

sip：192.168.2.1 dip：192.168.1.1 | MP-BGP：Y | srtepolicy（300）：16001，该报文从E1/0/1接口发出去的时候需要将16001标签弹出，因为次末跳；

第五步：CX1收到报文，根据私网标签Y，插自己的VRF A1路由表，进行报文的转发；
