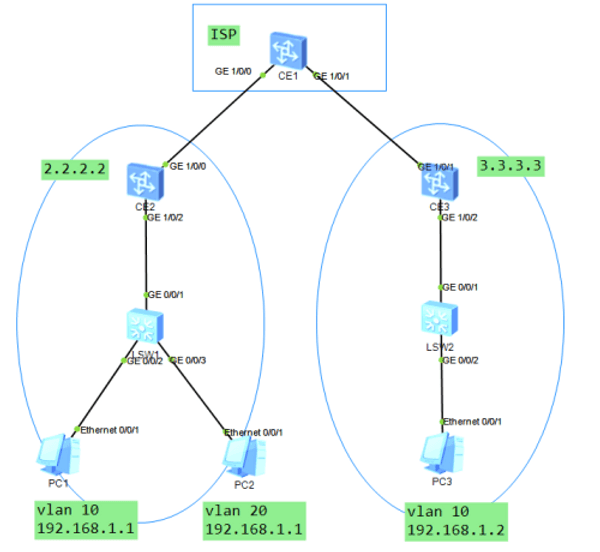

HCIE Datacom培训EVPN部署分布式网关-实验：让CE2和CE3充当分布式网关

技术文档提供：WOLF-LAB网络技术实验室崔志鹏

华为认证HCIE Datacom培训咨询联系WOLF-LAB，课程循环开班，笔试、LAB考试稳定！

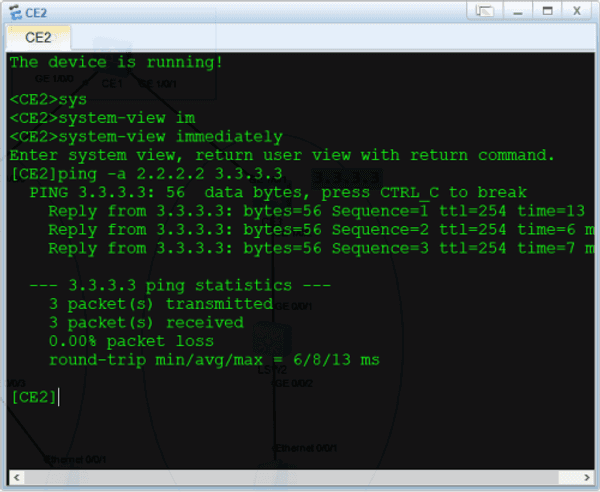

第一步：配置underlay网络可达

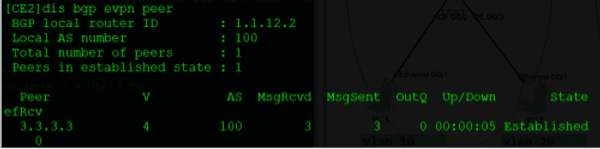

第二步：CE2和CE3建立EVPN的邻居关系

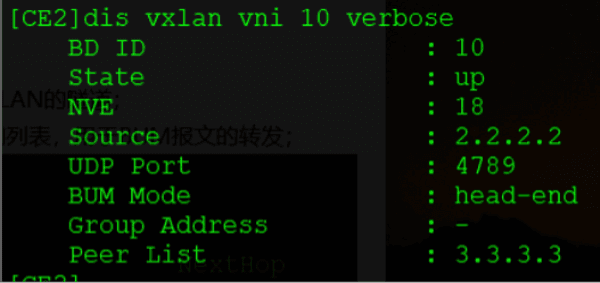

第三步：建立VXLAN的隧道

[CE2-Nve1]dis this

#

interface Nve1

 source 2.2.2.2

 vni 10 head-end peer-list protocol bgp

[CE3-Nve1]dis this

#

interface Nve1

 source 3.3.3.3

 vni 10 head-end peer-list protocol bgp

第四步：配置用户的接入

CE2：

bridge-domain 10

 vxlan vni 10

 evpn

  route-distinguisher 100:1

  vpn-target 100:1 export-extcommunity

  vpn-target 100:1 import-extcommunity

#

bridge-domain 20

 vxlan vni 20

 evpn

  route-distinguisher 100:2

  vpn-target 100:2 export-extcommunity

  vpn-target 100:2 import-extcommunity

#

interface GE1/0/2

 undo shutdown

#

interface GE1/0/2.10 mode l2

 encapsulation dot1q vid 10

 bridge-domain 10

#

interface GE1/0/2.20 mode l2

 encapsulation dot1q vid 20

 bridge-domain 20

CE3：

bridge-domain 10

 vxlan vni 10

 evpn

  route-distinguisher 100:1

  vpn-target 100:1 export-extcommunity

  vpn-target 100:1 import-extcommunity

#

interface GE1/0/2

 undo shutdown

#

interface GE1/0/2.10 mode l2

 encapsulation dot1q vid 10

 bridge-domain 10

第五步：配置VN                            //分布式网关一定要结合VN的概念进行配置

[CE2-vpn-instance-A]dis this                //同一个公司有两个网段

#

ip vpn-instance A

 ipv4-family

  route-distinguisher 1:1

  vpn-target 1:1 export-extcommunity evpn

  vpn-target 1:1 import-extcommunity evpn

 vxlan vni 22                                //三层VNI

[CE3-vpn-instance-A]dis this

#

ip vpn-instance A

 ipv4-family

  route-distinguisher 1:1

  vpn-target 1:1 export-extcommunity evpn

  vpn-target 1:1 import-extcommunity evpn

 vxlan vni 33

第六步：配置分布式网关

CE2：

interface Vbdif10

 ip binding vpn-instance A

 ip address 192.168.1.254 255.255.255.0

 arp distribute-gateway enable                     //开启分布式网关的功能

 arp collect host enable                            //开启收集主机路由的功能

#

interface Vbdif20

 ip binding vpn-instance A

 ip address 192.168.2.254 255.255.255.0

 arp distribute-gateway enable

 arp collect host enable

CE3：

interface Vbdif10

 ip binding vpn-instance A

 ip address 192.168.1.254 255.255.255.0

 arp distribute-gateway enable

 arp collect host enable

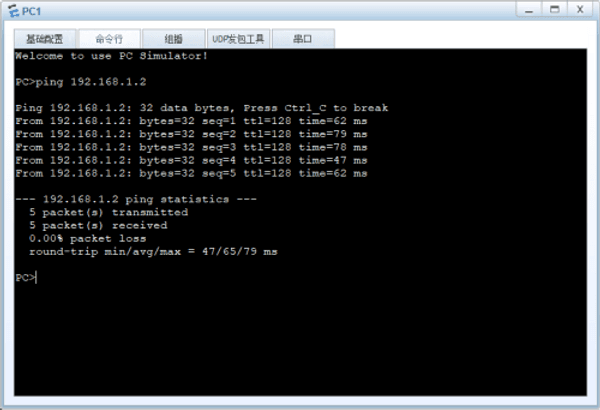

问题一：此时PC1访问PC3能否通信，怎么通信的？

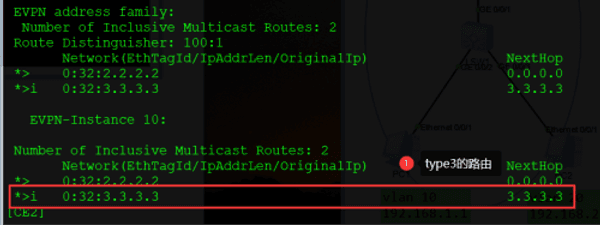

CE2会发送BGP EVPN type 3，在CE2和CE3之间建立一条VXLAN的隧道

①RD：100：1

②2.2.2.2/32

③RT：100：1

④VNI：10

CE3也会发送BGP EVPN type 3

①RD：100：1

②3.3.3.3/32

③RT：100：1

④VNI：10

CE3收到CE2传递过来的两条路由会做如下动作：

①收到的ERT跟自己本端IRT是否有匹配，没有丢弃，有就收着；

②提取VTEP地址和VNI，如果VTEP地址在底层underlay网络可达则建立一条VXLAN的隧道；

③根据报文中的VNI，如果跟本端EVPN实例中的相同，创建一个相应的头端复制列表，用于BUM报文的转发；

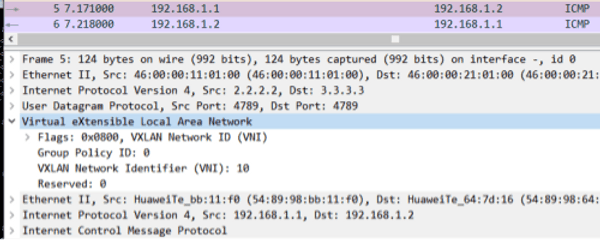

PC1和PC3不同CE同子网互访是通过type 3路由建立的vxlan的隧道形成的头端复制列表，数据流量封装二层VNI=10进行通信的；

问题二：此时PC1访问PC2能否通信，怎么通信的？

可以，本地通信，因为Vbdif10、Vbdif20都在同一个VPN-Instance A下；

问题三：此时PC2访问PC3能否通信（不同CE不同子网）？

不行，因为CE3没有192.168.2.0/24网段的路由

怎么解决？

此时就需要用到type2（IRB）路由

[CE2-bgp]dis this

#

 l2vpn-family evpn

  peer 3.3.3.3 advertise irb    //此时CE2会将收集到的主机路由携带三层VNI发出去给CE3

[CE3-bgp]dis this

#

bgp 100

 #

 l2vpn-family evpn

  peer 2.2.2.2 advertise irb

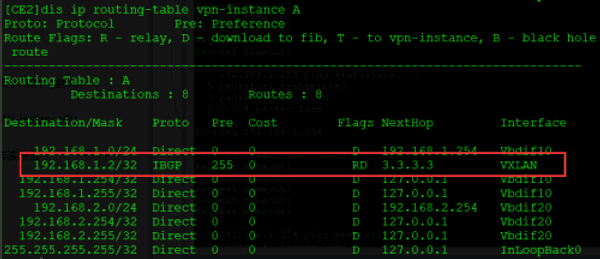

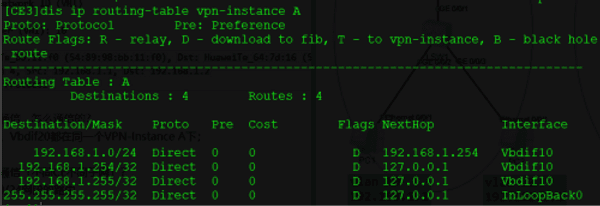

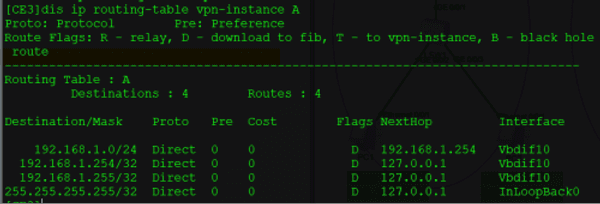

问题四：为什么CE2和CE3没有看到对方的主机路由呢？

CE3会给CE2发送IRB的路由，就是ARP的路由加上三层VNI：

①RD：100：1

②主机路由：192.168.1.2/24

③主机MAC：PC3 MAC

④二层VNI：10

⑤EXRT：100：1

⑥3.3.3.3

⑦三层VNI：33

CE2收到后处理动作如下：

第一步：把ERT跟本地BD域的IRT进行匹配，接收该路由并且提取IP/MAC/VNI放到自己的EVPN的路由表，用于ARP广播抑制和虚拟机热迁移；

第二步：把ERT跟本地VPN里面的带有EVPN参数的IRT进行匹配，提取该主机路由和三层VNI注入到对应的VPN-instance中；

注意：只有当BGP EVPN路由携带的ERT与本端EVPN实例的IRT、本端L3VPN实例的eIRT都不同时，才会丢弃该路由；

此时需要在CE2上加一个IRT值

[CE2-vpn-instance-A]dis this

#

ip vpn-instance A

 ipv4-family

  route-distinguisher 1:1

  vpn-target 1:1 export-extcommunity evpn

  vpn-target 1:1 import-extcommunity evpn

  vpn-target 100:1 import-extcommunity evpn

 vxlan vni 22

同理CE2发出的IRB类型的路由如下：

①RD：100：1

②主机路由：192.168.1.1/24

③主机MAC：PC1 MAC

④二层VNI：10

⑤EXRT：100：1

⑥2.2.2.2

⑦三层VNI：22

------------------------------------------------

①RD：100：2

②主机路由：192.168.2.1/24

③主机MAC：PC2 MAC

④二层VNI：20

⑤EXRT：100：2

⑥2.2.2.2

⑦三层VNI：22

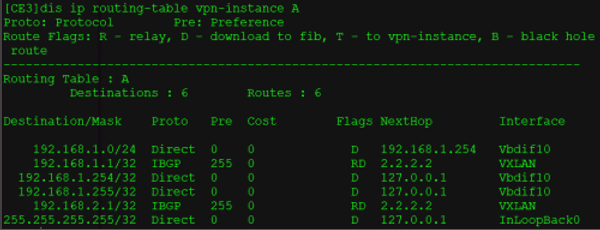

此时CE3也需要增加IRT值：

[CE3-vpn-instance-A]dis this

#

ip vpn-instance A

 ipv4-family

  route-distinguisher 1:1

  vpn-target 1:1 export-extcommunity evpn

  vpn-target 1:1 import-extcommunity evpn

  vpn-target 100:1 import-extcommunity evpn

  vpn-target 100:2 import-extcommunity evpn

 vxlan vni 33

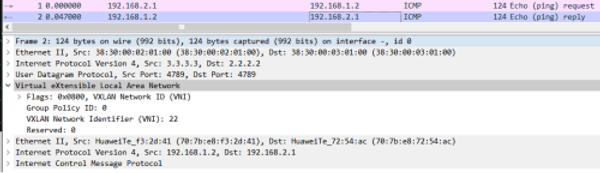

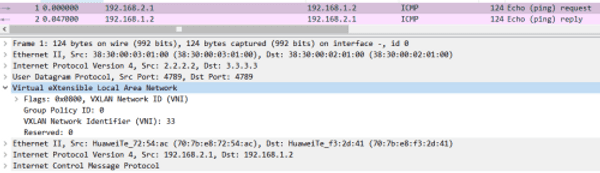

流量分析：

此时PC2访问PC3，去的流量先到网关CE2上，CE2查自己的路由表，数据包进行封装：

PC2---PC2 |VXLAN vni：33 | sip：2.2.2.2 dip：3.3.3.3，CE3收到后根据三层VNI查自己的VPN A进行报文的转发，跟MPLS VPN私网标签很像；

PC3回给PC2的数据包，打上三层VNI：22

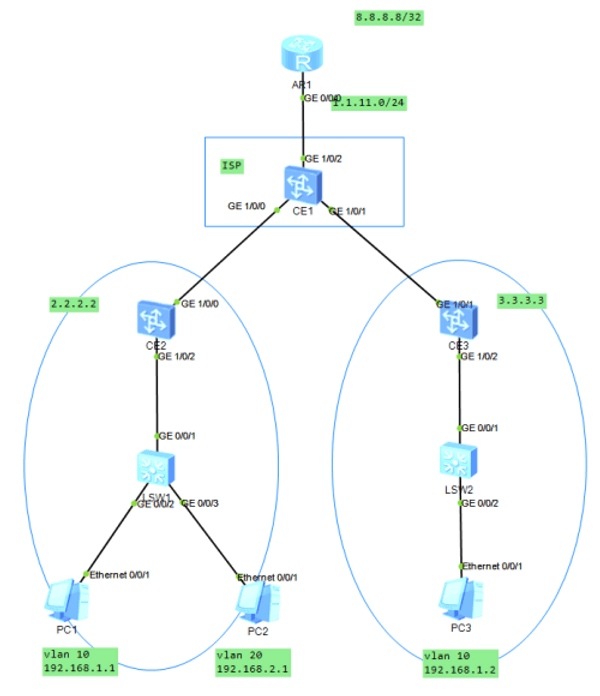

问题五：分布式网关内网用户如何访问internet？

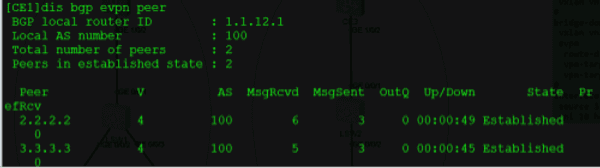

第一步：让CE1跟CE2和CE3也建立EVPN的邻居关系，CE1将外部路由传递给CE2和CE3，CE2和CE3将主机路由传递给CE1；

[CE2-bgp]dis this

#

bgp 100

 undo default ipv4-unicast

 peer 1.1.1.1 as-number 100

 peer 1.1.1.1 connect-interface LoopBack0

 peer 3.3.3.3 as-number 100

 peer 3.3.3.3 connect-interface LoopBack0

 #

 ipv4-family unicast

  undo peer 1.1.1.1 enable

  undo peer 3.3.3.3 enable

 #

 l2vpn-family evpn

  policy vpn-target

  peer 1.1.1.1 enable

  peer 1.1.1.1 advertise irb

  peer 3.3.3.3 enable

  peer 3.3.3.3 advertise irb

[CE3-bgp]dis this

#

bgp 100

 undo default ipv4-unicast

 peer 1.1.1.1 as-number 100

 peer 1.1.1.1 connect-interface LoopBack0

 peer 2.2.2.2 as-number 100

 peer 2.2.2.2 connect-interface LoopBack0

 #

 ipv4-family unicast

  undo peer 1.1.1.1 enable

  undo peer 2.2.2.2 enable

 #

 l2vpn-family evpn

  policy vpn-target

  peer 1.1.1.1 enable

  peer 1.1.1.1 advertise irb

  peer 2.2.2.2 enable

  peer 2.2.2.2 advertise irb

[CE1-bgp]dis this

#

bgp 100

 undo default ipv4-unicast

 peer 2.2.2.2 as-number 100

 peer 2.2.2.2 connect-interface LoopBack0

 peer 3.3.3.3 as-number 100

 peer 3.3.3.3 connect-interface LoopBack0

 #

 ipv4-family unicast

  undo peer 2.2.2.2 enable

  undo peer 3.3.3.3 enable

 #

 l2vpn-family evpn

  policy vpn-target

  peer 2.2.2.2 enable            //CE1无需给CE2和CE2通告type 2的路由，外部路由以type 5的方式通告；

  peer 3.3.3.3 enable

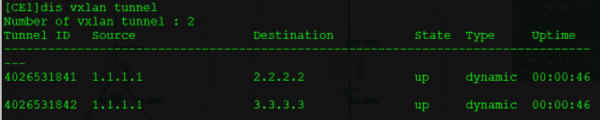

第二步：在CE1上也配置BD域（虽然CE1没有主机接入，但是需要跟CE2和CE3之间建立VXLAN的隧道，主机在访问外网需要通过隧道转发）

CE1：

bridge-domain 10

 vxlan vni 10

 evpn

  route-distinguisher 100:1

  vpn-target 100:1 export-extcommunity

  vpn-target 100:1 import-extcommunity

#

bridge-domain 20

 vxlan vni 20

 evpn

  route-distinguisher 100:2

  vpn-target 100:2 export-extcommunity

  vpn-target 100:2 import-extcommunity

#

interface Nve1

 source 1.1.1.1

 vni 10 head-end peer-list protocol bgp

 vni 20 head-end peer-list protocol bgp

第三步：在CE1上配置vpn-instance A，确保VPN A可以接收内网主机路由，用于回包；

CE1：

ip vpn-instance A

 ipv4-family

  route-distinguisher 1:1

  vpn-target 1:1 export-extcommunity evpn

  vpn-target 1:1 import-extcommunity evpn

  vpn-target 100:1 import-extcommunity evpn

  vpn-target 100:2 import-extcommunity evpn

 vxlan vni 11

第四步：在CE1上配置访问外网的默认路由

CE1：

interface GE1/0/2

 undo portswitch

 undo shutdown

 ip address 1.1.11.1 255.255.255.0

#

ip route-static 0.0.0.0 0.0.0.0 1.1.11.2

ip route-static vpn-instance A 0.0.0.0 0.0.0.0 1.1.11.2 public

第五步：将该默认路由变成EVPN的路由发布出去

CE1：

bgp 100

 #

 ipv4-family vpn-instance A

  network 0.0.0.0                              //将默认路由添加RD值变成VPNV4路由

  advertise l2vpn evpn                         //将该VPNV4路由通过EVPN邻居关系以TYPE5的形式发布给CE2和CE3

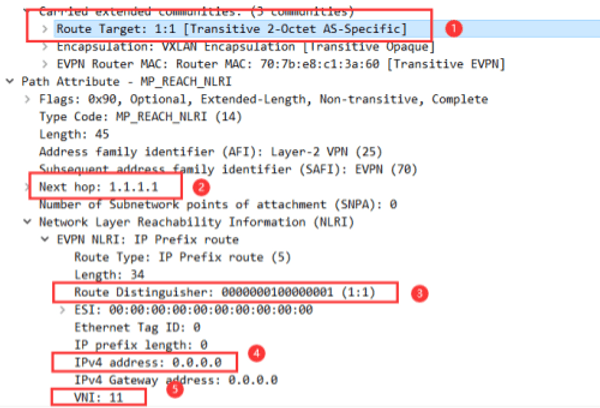

①VPN实例下的RD：1：1

②前缀/掩码：0.0.0.0/0

③三层VNI：11

④VPN实例下的RT：1：1

⑤下一跳：1.1.1.1

CE2/CE3收到后做如下动作：

①检查该路由携带的ERT，如果与本端VPN实例的IRT相同，则接收该路由，否则丢弃该路由；

②提取出路由前缀、掩码、三层VNI，将该路由加入到对应VPN实例的路由表，三层VNI用于数据的封装；

③并将路由的下一跳迭代出接口设置为VXLAN隧道接口；

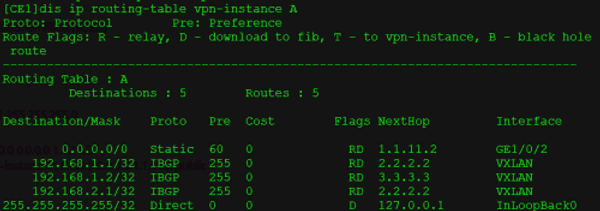

第六步：在CE1的全局路由表下，写回包路由；（CE1的出接口划入到VPN实例中，更简单些）

CE1：

ip route-static 192.168.1.0 255.255.255.0 vpn-instance A 192.168.1.1

ip route-static 192.168.2.0 255.255.255.0 vpn-instance A 192.168.2.1

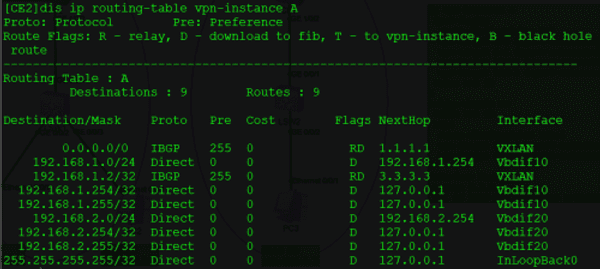

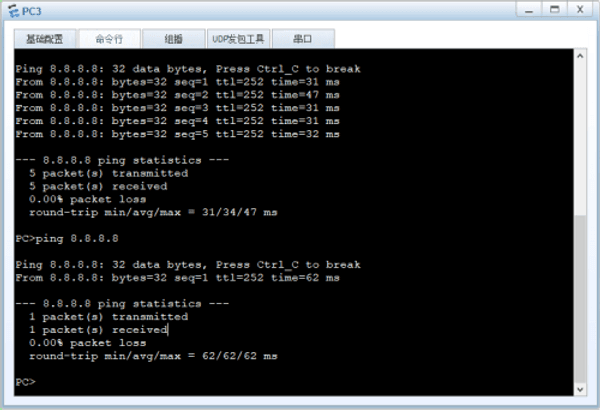

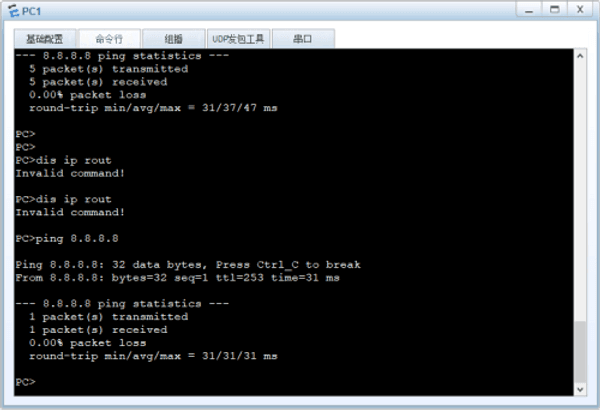

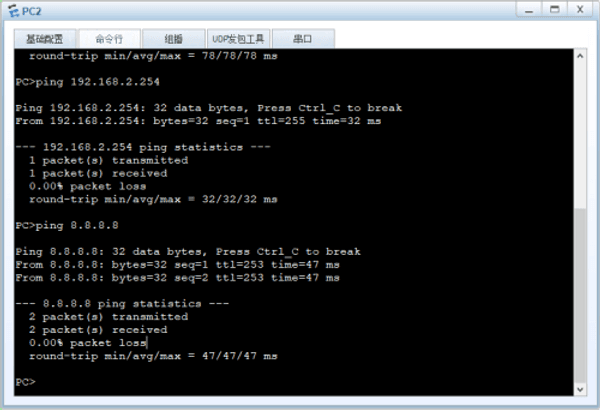

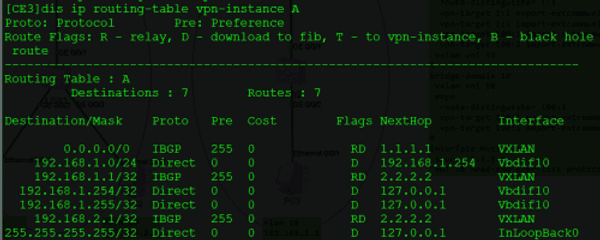

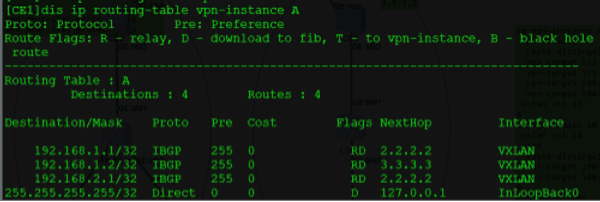

第七步：验证
